Быстродействующие (автоматизированные) телеграфные аппараты

.

Человек не способен к таким быстрым действиям, которые легко выполняются автоматическими устройствами. Телеграфист, работая вручную ключом, передает по аппарату М-44, как было сказано, не более 500 слов в час; при работе на стартстопном аппарате эта скорость повышается до 1100 слов в час. Однако телеграфная аппаратура и линии связи допускают значительно большую скорость передачи телеграмм. Как же осуществить передачу телеграмм с большой скоростью? Дело ясное — нужно телеграфиста передающей станции «заменить» автоматическим быстродействующим устройством. Такие устройства созданы.


Текст телеграммы предварительно «записывается» на ленте из плотной бумаги с помощью особого прибора — перфоратора. Перфоратор в определенном порядке пробивает на ленте маленькие круглые отверстия. Каждой букве, цифре, знаку соответствует определенная комбинация отверстий.

Отверстия среднего ряда — «ведущие»; они предназначены для протягивания ленты. Отверстия же двух крайних рядов служат для передачи знаков телеграфной азбуки Морзе. Каждый знак отмечается двумя отверстиями. Если отверстия находятся одно под другим, это означает точку телеграфной азбуки, если наискось — тире. С помощью двух рядов таких отверстий можно составить любую телеграмму.

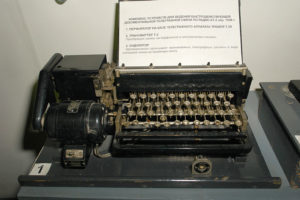

Перфоратор, пробивающий отверстия, похож на пишущую машинку. Каждой букве и цифре на его клавиатуре соответствует своя клавиша. Если нажать одну из клавиш, то на ленте сразу пробиваются все отверстия, нужные для передачи соответствующего знака. Перфорированная лента с большой скоростью пропускается через автоматический передатчик-трансмиттер, который приводится в движение небольшим электродвигателем. Трансмиттер передает заготовленную на перфорированной ленте телеграмму.
Каким же образом трансмиттер создает сигналы? В отверстия, выбитые на ленте, попадают особые контактные иголки, действующие на контактные пружины. Вот над иголкой появилось отверстие движущейся ленты. Иголка входит в это отверстие и замыкает контактную систему. В линию посылается положительный импульс тока. Когда же над иголкой проходит сплошная, не пробитая перфоратором, часть ленты, иголка отходит вниз и в линию направляется нерабочая (минусовая) посылка тока.
Таким образом, комбинации отверстий на перфорированной ленте превращаются в комбинации импульсов электрического тока, которые посылаются в линию связи и следуют друг за другом с большой скоростью.
Трансмиттер может передавать более 2000 слов в минуту. Никакой телеграфист не может работать с такой скоростью. Однако телеграфные аппараты (СТ-35, Бодо) так устроены, что они вполне обеспечивают обмен телеграммами со скоростью 1600 слов в час. Снабжая эти аппараты дополнительными приборами автоматизации (перфораторами, трансмиттерами), получают автоматизированные быстродействующие телеграфные аппараты, которые работают вдвое быстрее обычных телеграфных аппаратов.
Кроме увеличения скорости передачи телеграмм, автоматизация телеграфных аппаратов позволяет значительно повысить производительность труда телеграфистов. Дело в том, что при передаче телеграмм на большие расстояния телеграмму приходится сначала принимать на промежуточной станции, затем передавать дальше на ту конечную станцию, куда адресована телеграмма. При обычном способе работы каждую телеграмму надо принять на ленту, затем наклеить эту ленту на бланк и потом при помощи ручной клавиатуры передать дальше. Поэтому на больших телеграфных узлах применяется автоматизированный переприем телеграмм, при котором телеграфисты освобождаются от указанных трудоемких работ, вследствие чего производительность их труда резко повышается.
Наиболее распространенным из быстродействующих аппаратов является автоматизированный стартстопный ленточный телеграфный аппарат с условным названием «аппарат СТА». На этом аппарате передачу телеграмм можно производить двумя способами: ручным с клавиатуры и автоматизированным с трансмиттера, причем передача телеграммы в обоих случаях сопровождается отпечатыванием для контроля передаваемых телеграмм на ленте передающего аппарата.
