Источник питания

.

Лабораторный источник питания, как я уже говорил ранее, не представляет особых трудностей сделать самому (см. главу 9), но вы пока этого не умеете, а хотя бы один источник понадобится сразу — например, для того, чтоб отладить собственные. Поэтому его следует приобрести. Можно, конечно, приобрести и три источника, но к собственноручной сборке я призываю не столько в целях экономии денег, и даже не из педагогических соображений, но еще и потому, что собранный нами источник будет именно таким, какой нам надо. Если мультиметры (о которых мы говорили в предыдущем разделе) и осциллографы (о которых пойдет речь далее) не имеет никакого смысла собирать самому, потому что лучше и дешевле промышленных вы наверняка не сделаете, то. источники питания и генераторы — совсем другое дело.


Какой же источник приобретать? В отличие от мультиметра — самый дешевый из подходящих. Это не ширпотребовский товар и на коленке в шанхайских трущобах их не делают[4], тем более, что в продаже полно и вполне приличных отечественных моделей. Единственное, на что следует обратить внимание, — это на диапазоны регулирования напряжения и тока. Напряжение должно плавно или ступенчато (последнее даже предпочтительнее, т. к. позволяет устанавливать точное значение напряжения без дополнительного контроля) регулироваться от нуля до 24–30 В (желательно) или до 12 В (как минимум).
А с током надо разобраться — дело в том, что существует несколько типов источников. Самые простые — те, у которых при превышении указанного в характеристиках максимального тока срабатывает внутренняя защита, и нагрузка отключается. Это не очень удобно, и вот почему: многие нагрузки, включая и определенную часть приведенных в этой книге устройств, в момент включения в течение некоторого времени (от миллисекунд до секунд) потребляют ток, значительно больший номинального потребления. Объясняется это тем, Что в первый момент либо заряжается фильтрующий конденсатор источника питания, либо, как в случае, скажем, подключения микродрели, большой ток призван раскрутить движок до номинальных оборотов, после чего потребление тока резко снижается. Если используется источник с ограничением тока, то это приводит просто к замедлению пуска нагрузки, а если с отключением нагрузки, то отключение это чаще всего успевает сработать до того, как потребляемый ток снизится до приемлемого уровня. В результате вы попадаете в замкнутый круг — источник номинально может обслуживать вашу нагрузку, а фактически включить ее не получается.

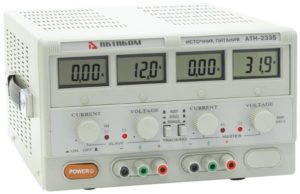

Более «продвинутые» источники ограничивают ток на указанном уровне (т. е. фактически превращаются в источник тока, напряжение при этом зависит от нагрузки), и иногда еще умеют отключать нагрузку вовсе, если в ней наблюдается короткое замыкание. Такие источники гораздо удобней. Чаще всего величину тока ограничения можно тоже, как и напряжение, регулировать, потому подобные источники сразу можно отличить по внешнему виду — в них имеются отдельные ручки регулирования напряжения и тока (часто даже по две на каждый параметр: для грубой и точной установки). Цена самых простых обычно не превышает 2 тыс. рублей.
Очень хорошо, если вы сразу приобретете двухполярный источник, т. е. такой, который имеет на выходе сразу два напряжения: положительное и отрицательное относительно общего провода (обычно это просто два источника в одном корпусе, которые можно соединить по клеммам). Смотрите по средствам, но в любом случае желательно иметь источник как можно мощнее — 1–2 А нам будет, пожалуй, хватать для большинства наших экспериментов, но запас иметь никогда не помешает.
