В схеме на рис. 1.4 мы можем выделить, как показано пунктиром, ее часть, включив туда батарейку и переменный резистор R1. Тогда этот резистор (вместе с сопротивлением амперметра, конечно) можно рассматривать, как внутреннее сопротивление источника электрической энергии, каковым выделенная часть схемы станет для нагрузки, роль которой будет играть R2. Любой источник, как легко догадаться, имеет свое внутреннее сопротивление (электронщики часто употребляют выражение выходное сопротивление) — хотя бы потому, что у него внутри есть провода определенной толщины.
Но на самом деле не провода служат ограничивающим фактором. В главе 4 мы узнаем, что такое электрическая мощность в строгом значении этого понятия, а пока, опираясь на интуицию, читатель может сообразить сам: чем мощнее источник; тем у него меньше должно быть свое внутреннее сопротивление, иначе все напряжение «сядет» на этом внутреннем сопротивлении, и на долю нагрузки ничего не достанется. На практике так и происходит — если вы попытаетесь запустить от набора батареек типа АА какой-нибудь большой прибор, питающийся от источника с низким напряжением (вроде настольного сканера или ноутбука), то прибор, конечно, не заработает, хотя формально напряжения должно хватать, — напряжение «сядет» почти до нуля. А вот от автомобильного аккумулятора, который гораздо мощнее, все получится как надо.
Такой источник, у которого внутреннее сопротивление мало по отношению к нагрузке, называют еще идеальным источником напряжения. Физики предпочитают название идеальный источник э.д.с. (электродвижущей силы), но на практике это абстрактное понятие используется реже, чем менее строгое, но всем понятное «напряжение». К ним относятся в первую очередь все источники электрического питания: от батареек до промышленной сети. Кстати, для снижения внутреннего сопротивления вовсе не обязательно увеличивать мощность источника напряжения до бесконечности — к тому же эффекту приводят специальные меры по стабилизации напряжения, с которыми мы познакомимся в главе 9.
Наоборот, идеальный источник тока, как нетрудно догадаться, обязан обладать бесконечным внутренним сопротивлением — только тогда ток в цепи совсем не будет зависеть от нагрузки. Понять, как источник реального тока (не бесконечного малого) может обладать бесконечным выходным сопротивлением, довольно трудно, и в быту такие источники вы не встретите. Однако уже обычный резистор, включенный последовательно с источником напряжения (не тока!), как R1 на рис. 1.4, при условии, что сопротивление нагрузки мало (R2 << R1), может служить хорошей моделью источника тока. Еще ближе к желаемому будут транзисторы в определенном включении, и мы с этим разберемся позднее. А с помощью обратной связи и операционных усилителей можно добиться и результатов, близких к теоретическому идеалу — построить источник тока конечной величины с выходным сопротивлением, весьма близким к бесконечности.

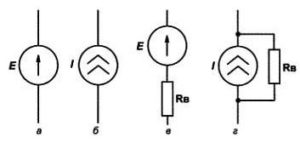

Источники напряжения и тока обозначаются на схемах так, как показано на рис. 1.5, а и б. Не перепутайте — логики в этих обозначениях немного, но так уж принято. А так называемые эквивалентные схемы (их еще называют схемами замещения) реальных источников приведены на рис. 1.5, в и г, где Rв обозначает внутреннее сопротивление источника.
Рис. 1.5. Источники тока и напряжения.
а — обозначение идеального источника напряжения, б — обозначение идеального источника тока, в — эквивалентная схема реального источника напряжения, г — эквивалентная схема реального источника тока
