Мультиметр

.

Его еще часто называют по старинке тестером. Покупать нужно обязательно цифровой и не самый дешевый. На рынке полно миниатюрных китайских мультиметров стоимостью в пару сотен рублей — их покупать не надо! Как правило, они работают примерно неделю, а потом, если не разваливаются, то просто перестают показывать. Но самый главный их недостаток — даже не низкая надежность, а недостаточная точность, которая может быть довольно далека от декларируемых в описании величин.


В магазинах типа «Чип и Дип» или на радиорынках есть большой выбор приличных универсальных мультиметров. Вас интересует ценовой диапазон примерно от 500 до 1500–2000 рублей, большая цена означает, что в приборе наличествуют не слишком актуальные навороты: связь с компьютером, память или еще что-то в этом роде. Выбирать нужно по количеству функций и диапазонам измерений. Перечислим главные функции, без которых не обойтись (в скобках — желательнее диапазоны):
□ измерение постоянного напряжения (2 мВ-600 В);
□ измерение постоянного тока (2 мА-10 А);
□ измерение переменного напряжения (1 В-700 В);
□ измерение переменного тока (20 мА-10 А);
□ измерение сопротивления (100 Ом-10 МОм, функция «прозвонки»).
Все остальные функции, как говорят компьютерщики, опциональны, но пренебрегать ими не следует (располагаю их по степени практической нужности):
□ измерение емкости;
□ измерение индуктивности;
□ измерение параметров транзисторов;
□ измерение температуры.
Мультиметры работают, как правило, от 9-вольтовой батарейки в типоразмере «Крона». Батарейки хватает надолго, однако у некоторых моделей было замечено, что при снижении напряжения питания ниже допустимого мультиметр не выключается, а начинает врать. Это может стать источником неприятностей и крупных недоразумений, поэтому я советую сразу после покупки разориться на самую дорогую щелочную (alkaline) батарейку фирмы Duracell, Varta или Energizer, гарантированный срок хранения которой составляет 6–7 лет. К сожалению, литиевых аналогов «Кроны» автор не встречал, но если они появятся в продаже, то для этой цели подойдут еще лучше — у литиевых срок хранения доходит до 10–12 лет. Это будет неплохим вложением денег, учитывая, что батарейка в мультиметре в основном хранится. Этот совет насчет щелочных элементов, кстати, относится не только к мультиметрам, а вообще к любой технике, которая должна долго питаться от гальванических элементов — скажем, к пультам управления телевизорами.
* * *
Заметки на полях

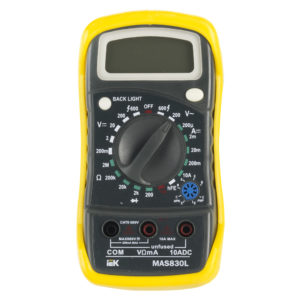

При покупке мультиметра обратите внимание на наличие функции автовыключения (для экземпляра, изображенного на рис. 2.1, о присутствии такой функции говорит надпись «Auto power off»). Большинство современных мультиметров ее имеют, но может быть, при некотором опыте обращения с ними вы предпочтете, чтобы ее не было: такой мультиметр имеет привычку выключаться посреди работы как раз в тот момент, когда у вас заняты руки. По крайней мере, перед покупкой стоит ознакомиться с описанием того, как реализована эта функция.
* * *
Слабым местом всех мультиметров является функция измерения тока, т. е. режим амперметра. Если вы творчески изучили главу 1, то должны легко сообразить, что амперметр, включаемый всегда последовательно с нагрузкой, должен иметь очень маленькое собственное (внутреннее) сопротивление, иначе на нем образуется большое падение напряжения, что внесет искажения в измеряемую величину тока.
Если вы все же не поняли предыдущую фразу, то вернитесь к рис. 1.4 и перерисуйте его на листочке бумажки так: вместо амперметра нарисуйте резистор RA (который будет представлять упомянутое внутреннее сопротивление амперметра), а переменный резистор R1 исключите. Вы получите почти точно такую же картинку, как и раньше, только вместо R1 у вас теперь есть RA, и все расчеты будут совершенно аналогичными: чем больше RA, тем меньшее падение напряжения покажет вольтметр на R2 и тем меньше будет общий ток в цепи. Это очень плохо, т. к. оба прибора должны только измерять, но никак не участвовать в процессах, происходящих в цепи. В принципе полностью избежать влияния амперметра не удается, но получается сделать внутреннее сопротивление амперметра достаточно малым, чтобы пренебречь его влиянием.
Вот это-то замечательное свойство амперметров одновременно и является их самым слабым местом — достаточно перепутать и включить амперметр не последовательно, а параллельно источнику питания (подобно вольтметру на рис. 1.1), как через него, в полном соответствии с законом Ома, потечет огромный ток, ограниченный только возможностями источника. Действительно — характерное сопротивление амперметра при измерении больших токов составляет порядка нескольких миллиом, что даже при 5-вольтовом источнике дает токи в 1000 А и более! На самом деле никакой обычный источник питания (включая даже бытовую электросеть) такого тока отдать не сможет, но того, что сможет, будет достаточно, чтобы прибор сгорел.
Однако не отчаивайтесь — обычно в хороших мультиметрах на этот случай внутри стоит плавкий предохранитель, а самых «продвинутых» — даже самовосстанавливающийся. Поэтому если ваш прибор вдруг перестал показывать ток (а вы можете и не заметить, как случайно подсоединили его в режиме измерения тока к выводам питания), то прежде всего откройте его и проверьте этот самый предохранитель.
Кстати, именно для того, чтобы дополнительно защитить мультиметр от вышеописанных неприятностей, клемму для подключения щупа в режиме измерения тока всегда делают отдельно от других.
Теперь немного о режиме вольтметра. От вольтметра, наоборот, требуется максимально высокое сопротивление, иначе часть тока будет проходить через него, т. е. мимо измеряемого участка, что эквивалентно уменьшению суммарного сопротивления этого участка (подробнее о параллельном включении резисторов мы поговорим в главе 5, а пока, чтобы понять сказанное, поглядите еще раз на рис. 1.4). Итак, чтобы вольтметр не вносил искажения, его сопротивление делают максимально большим. И это хорошо — по крайней мере, нет такой опасности сжечь прибор, как в случае амперметра, — если вы включите мультиметр в режиме вольтметра в цепь последовательно с источником питания, ток просто не пойдет (точнее, пойдет, но очень маленький). Зато вольтметр можно испортить, если включить его на предел в 1 В, а подсоединить к сети 220 В. Надо сказать, что обычно современные вольтметры выдерживают такое издевательство, но лучше все же не рисковать и соблюдать следующее правило:
* * *
Обязательно заранее устанавливайте прибор на тот диапазон, в котором вы собираетесь производить измерения. Если примерное значение величины заранее неизвестно, то следует установить прибор на максимальный диапазон.
* * *
Впрочем, если финансовые возможности позволяют, то можно и приобрести мультиметр с автоматическим выбором пределов измерении — в этом случае вам придется заботиться только о том, чтобы не перепутать, что именно вы собрались измерять: ток или напряжение. Такими функциями всегда обладают настольные мультиметры, и они, конечно, для наших целей во всем предпочтительнее универсальных, — если бы только не цена, которая для самых дешевых моделей начинается от 5 тыс. рублей.
Кстати, а можно ли обойтись одним вольтметром, если вдруг амперметр сгорел необратимо? Вполне можно. Соорудить амперметр из вольтметра — пара пустяков (как, кстати, и наоборот — просто обычно этого не требуется). Для этого нужно запастись точным резистором с номинальным значением сопротивления, например, ровно 1 Ом (это подойдет для измерения токов в единицы-десятки-сотни-тысячи миллиампер, что есть обычное значение для наших схем, для токов в других диапазонах нужен больший или меньший номинал). Мощность этого резистора должна быть как можно выше — не менее 1–2 Вт, а если достанете мощностью в 10 Вт, то это будет просто прекрасно.
* * *
Заметки на полях
Надо сказать, что достать такой резистор не всегда просто, но в крайнем случае можно его изготовить самостоятельно. Лучше всего использовать нихромовую проволоку, из которой делаются спирали для антикварных отечественных утюгов и электроплиток (или можно, например, раскурочить старый паяльник). Возьмите кусок этой проволоки подлиннее (всю спираль целиком) и измерьте его сопротивление (его-то ваш мультиметр еще не потерял способность измерять?). Величина эта составит порядка нескольких десятков ом. Затем растяните и измерьте рулеткой длину. Поделив одно на другое, вы получите сопротивление проволоки в Ом/м. Осталось отмерить (как можно точнее) нужный кусок, соответствующий одному ому (скорее всего получится порядка 10–30 см), свернуть его спиралькой, намотав на карандаш и затем аккуратно сняв, — и сопротивление (причем достаточно точное) готово. Чтобы оно было более долговечным, следует взять любой крупный резистор достаточно высокого сопротивления (более нескольких сотен ом), намотать на него этот отрезок нихрома и туго обернуть его кончики вокруг имеющихся выводов. Затем их следует пропаять с помощью кислотного флюса (см. главу 3).
* * *
Теперь включите этот одноомный резистор последовательно в измеряемую цепь, а параллельно ему подключите вольтметр, как показано на рис. 2.2. Величина тока в цепи будет численно равна показаниям вольтметра (если вольтметр установлен на диапазон в вольтах, то, значит, ток в амперах, если в милливольтах — то в миллиамперах). Думаю, вы легко сообразите, почему это так, и сами сможете придумать, как подсчитать напряжение, если резистор имеет номинал, отличающийся от 1 Ом.
* * *
Подробности
Одновременно с мультиметром приобретите подходящие для него зажимы-«крокодилы» (с запасом — они легко теряются). С ними ситуация обычно такая: чаще всего стандартные отечественные «крокодилы» не подходят, а «родные» импортные слишком громоздкие и очень плохо держатся на измеряемом проводе. В этом случае рекомендуется либо, если возможно, подогнуть отечественные, чтобы они держались на импортном щупе, либо просто откусить импортные наконечники от проводов и заменить их отечественными штекерами, на которых «крокодил» держится очень крепко. При этом вы лишаетесь фирменного заостренного щупа, но его легко изготовить из «крокодила», причем он будет даже лучше оригинального — плотно зажмите с помощью плоскогубцев (а еще лучше пропаяйте мощным паяльником) в «крокодиле» толстую швейную иглу и натяните на нее изолирующую кембриковую трубку, оставив свободными только несколько миллиметров кончика иглы (чтобы плотно держалось, лучше использовать термоусадочный кембрик). Сам «крокодил» тоже нужно изолировать — можно использовать более толстый термоусадочный кембрик или обмотать липкой эластичной полихлорвиниловой лентой (но не скотчем!). Этот же щуп удобно использовать для осциллографа.
* * *
Более подробно об особенностях проведения измерений в различных случаях мы поговорим в соответствующих главах, а сейчас продолжим обсуждать оборудование нашей лаборатории.
