ОТНОСИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

.

Итак, очевидно, что аналого-цифровой преобразователь нуждается в очень точном и стабильном источнике опорного напряжения, относительно которого схема преобразования оценивает уровень входного напряжения. В тех случаях, когда опорное напряжение выступает в качестве эталона, принято говорить об абсолютном преобразовании.
Однако бывают случаи, когда какая-либо измеряемая величина может быть определена не в виде одного напряжения, а в виде соотношения двух напряжений. Самым очевидным примером является потенциометрический датчик, но можно представить также струнные датчики, магниторезисторы, датчики температуры или давления, или, в более широком плане, любые способы измерений, использующие изменение сопротивления.
Напряжение на АЦП в таком случае подастся с резисторного делителя, питаемого от источника опорного напряжения. При этом достаточно использовать один источник опорного напряжения и для резисторного делителя АЦП, и для датчика, чтобы автоматически снять влияние погрешности или дрейфа опорного напряжения.
Таким образом можно очень точно измерять отношение напряжений в узлах резистивного моста, даже если опорное напряжение не очень стабильно. В этом случае принято говорить об относительном преобразовании.

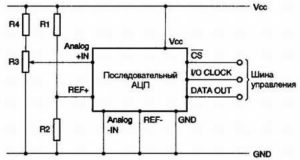

На рис. 2.16 показан простой пример относительных измерений, а именно — определение положения оси потенциометра, отражающего, скажем, положение флюгера, пера руля или створки шлюза.

Рис. 2.16. Пример схемы относительного преобразования

Опорное напряжение формируется непосредственно из напряжения питания VCC, обычно стабилизированного и равного 5 В. Представим, что в схеме R4 = R1, a R3 = R2, или что отношения R1/R2 и R4/R3 одинаковы. Когда подвижный контакт потенциометра находится в верхнем положении, на входах ANALOG+IN и REF+ будет одинаковое напряжение, и преобразователь сформирует двоичный код, соответствующий его полной шкале (эквивалент числа 255 для 8-разрядного преобразователя). В нижнем положении подвижного контакта потенциометра на нем будет нулевое напряжение, и АЦП, естественно, сформирует код, соответствующий нулевой входной величине. Результат измерения между указанными крайними точками будет очень точно отражать угловое положение подвижного контакта, при условии, что этот потенциометр — прецизионный и имеет линейную характеристику.
Если напряжение питания уменьшится до 4,5 В или увеличится до 5,5 В (что соответствует десятипроцентной погрешности!), это изменение повлияет на потенциалы и на измерительном, и на опорном входах преобразователя, а разность между ними останется прежней.
Данная схема позволяет ввести поправочные коэффициенты путем изменения величины сопротивления резистора R4. Это необходимо, в частности, из тех соображений, что механический ход подвижного контакта (угол поворота оси) обычного потенциометра меньше 360 градусов.
