ПРЕОБРАЗОВАНИЕ ОТРИЦАТЕЛЬНЫХ ВХОДНЫХ НАПРЯЖЕНИЙ

Большинство простых аналого-цифровых преобразователей предназначены для работы с входными напряжениями в диапазоне от 0 В до величины, меньшей или равной опорному напряжению, которое, в свою очередь, меньше или равно напряжению питания.
Всякое входное напряжение, меньшее напряжения на входе REF- , преобразуется на выходе в код, соответствующий нулю, а напряжение, большее напряжения на входе REF+, определяется как равное напряжению полной шкалы АЦП.


Аналого-цифровые преобразователи, способные обрабатывать отрицательное входное напряжение, формируют на выходе результат преобразования «со знаком», т. е. обычные двоичные слова, старший разряд которых указывает полярность.
8-разрядный преобразователь «со знаком» будет в таком случае иметь только 7 разрядов для представления абсолютной величины измеряемого значения, а этого может оказаться недостаточно (всего 128 возможных уровней квантования).
В случае, когда измеряемое входное напряжение всегда является отрицательной величиной, самое простое решение проблемы заключается в перемене мест входного и общего выводов АЦП, так же, как это делается со щупами любого стрелочного тестера. Но таким образом нельзя избежать проблемы переменного входного напряжения с нулевым средним значением, которое интересно обрабатывать в таких приложениях как виртуальный осциллограф, анализатор спектра или же с целью измерения истинных эффективных значений (среднеквадратичное или RMS).

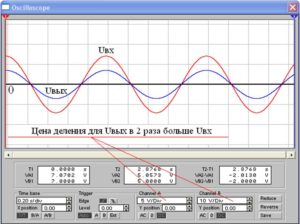

Простейший выход состоит в добавлении к входному напряжению постоянного напряжения смещения; иначе говоря, надо сместить «ноль» на величину, не меньшую пикового значения измеряемого сигнала. В некоторых случаях это можно сделать, последовательно подключив батарейку, но более разумно применить суммирующую схему на базе операционного усилителя.
Если амплитуда измеряемого сигнала мала по сравнению с полной шкалой АЦП, можно ввести в схему дополнительный входной усилитель. Этот случай будет рассмотрен в главе 6.
