ВЕРСИЯ ИНТЕРФЕЙСА КОМПАНИИ MAXIM

.

Представляется полезной в практическом применении версия устройства, разработанная на основе микросхем ЛЦП МАХ 1241 и МАХ 1243, имеющих отличные характеристики и рассмотренных выше в главе 2.
Основное отличие от предыдущего варианта заключается только в компоновке печатной платы (рис. 4.6) по причине того, что расположение выводов этих компонентов совершенно иное.

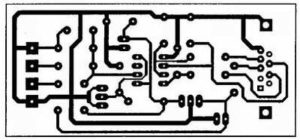

Рис. 4.6. Топологическая схема печатной платы устройства для версии компании MAXIM

Для микросхем МАХ 1241 (12-разрядный АЦП) и МАХ 1243 (10-разрядный АЦП) можно использовать одни и те же элементы и одинаковое их размещение на плате (рис. 4.4 и 4.7).

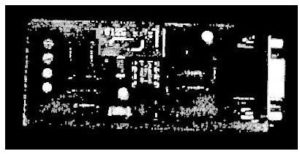

Рис. 4.7. Внешний вид печатной платы устройства для версии компании MAXIM

Учитывая малую входную емкость этих микросхем (16 пФ), можно попробовать как минимум удвоить величины резисторов входного делителя для той же частоты дискретизации. Из соображений унификации и совместимости в схеме целесообразно применить источник опорного напряжения производства компании MAXIM, параметры которого адаптированы к параметрам описываемых АЦП.
Хотя в этом семействе АЦП существуют модели со встроенным источником опорного напряжения, зачастую лучшие результаты получаются при использовании специализированного и оптимизированного отдельного компонента.
Источник опорного напряжения (ИОН) типа МАХ 6125, расположение выводов которого приведено на рис. 4.8, выпускается в корпусе SO для поверхностного монтажа (SMD).

Рис 4.8. Расположение выводов ИОН МАХ 6125

Это не «улучшенный стабилитрон», а эквивалент высокоточного (1 %) трехвыводного интегрального стабилизатора. Он включает в себя и двухвыводный источник опорного напряжения, и необходимый последнему резистор, вследствие чего потребление тока устройством существенно снижается (75 мкА на ИОН и менее 2,5 мА на АЦП).
Для монтажа ИОН в схему рассматриваемого устройства необходимо добавить небольшую печатную плату (ее топологическая схема приведена на рис. 4.9). Она монтируется на основную плату при помощи трех металлических штырьков, изготовленных из выводов резисторов. Штырьки вставляются в отверстия, предназначенные для резистора R3 и положительного вывода VD4 REF 25 Z (рис. 4.1).

Рис. 4.9. Топологическая схема печатной платы для источника опорного напряжения версии MAXIM

Монтаж ИОН МЛХ 6125 непосредственно на контактные площадки этой небольшой платы (рис. 4.10 и 4.11) не представляет проблем, если использовать паяльник с тонким жалом, не набирать много припоя и сначала припаять два диаметрально противоположных вывода (например, 4 и 8). Заметим, что припаивать неиспользуемые выводы N.C. необязательно.
Выбор варианта будет зависеть от доступности компонентов и от возможностей пользователя, но было бы интересно собрать два разных устройства и сравнить получаемые в разных приложениях результаты.

Рис. 4.10. Монтажная схема ИОН для версии компании MAXIM

Рис. 4.11. Внешний вид печатной платы ИОН, установленной на плату устройства, для версии компании MAXIM
