Электронный камертон

Электронный камертон служит для тех же целей, что и обычный металлический, и может быть применен на учебных занятиях в вокальном классе. Такой камертон представляет собой генератор низкой частоты, собранный на транзисторе Т1 типа П13—П15. Собирается он по схеме с автотрансформаторной обратной связью, показанной на рис. 21. Обмотка катушки L1 содержит около 3000 витков провода ПЭ 0,08—0,12 с отводом от средней точки.

Рис. 21. Электронный камертон

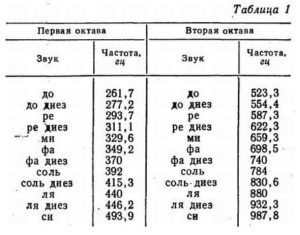

Для этого можно использовать первичную обмотку выходного трансформатора с сечением сердечника около 1,5 см2 или обмотки междуламповых трансформаторов. Сердечник трансформатора при этом нужно удалить. В зависимости от подобранной или намотанной катушки высота тона может несколько измениться, однако в зависимости от данных подобранной или намотанной катушки может несколько измениться частота генерируемых колебаний. Для нормальной работы прибора необходимо, чтобы потенциометр R2 при вращении ручки резистора перекрывал весь диапазон частот, который должен составлять одну октаву, поэтому если необходимо понизить частоту генерируемых колебаний, то следует увеличить емкость конденсатора С1 или ввести в катушку железный сердечник. Для повышения частоты колебаний емкость конденсатора С1 нужно уменьшить. К выходу генератора подключается высокоомная электромагнитная телефонная капсула ДЭМ-Зм. Питается генератор от батареи типа «Крона». Все детали электронного камертона размещаются в небольшом пластмассовом корпусе, например от карманного приемника. На корпусе монтируются кнопка Кн и регулируемый резистор. Градуировка камертона производится при помощи лабораторного звукового генератора или частотомера в соответствии с табл. 1 от «ля» первой октавы до «соль» второй октавы.

После градуировки генератора нужно ось резистора R2 нарезать и закрепить на ней диск с отверстиями для пружины — для фиксации положений потенциометра. Такой диск и пружину можно взять от старого переключателя поддиапазонов приемника или другого радиотехнического прибора.
При воспроизведении ноты во время занятий сначала устанавливается в нужное положение движок резистора R2, затем нажимается кнопка Кн.
