Электромузыкальный инструмент

.

Этот инструмент представляет собой устройство, в котором источником напряжения звуковой частоты служит генератор, собранный по схеме симметричного мультивибратора на двух низкочастотных транзисторах Т1 и Т2 типа П13 — П16. Данные деталей показаны на схеме рис. 24. Основное изменение частоты производится регулируемым резистором R1, дополнительная подстройка — регулируемым резистором R7. Диапазон инструмента 2,5 октавы.
К выходу звукового генератора подключается однокаскадный усилитель мощности, собранный на транзисторе Т3 (П13— П16). Нагрузкой усилителя служит громкоговоритель Гр мощностью 0,1–0,5 вт, подключаемый через трансформатор Тр1.


Детали звукового генератора и громкоговоритель Гр с трансформатором Тр1 помещаются в самодельном корпусе, сделанном в виде домбры, или в корпусе от старого струнного музыкального инструмента (балалайки, гитары, мандолины). Крепятся детали на верхней стенке (деке) корпуса. Динамик укрепляется напротив отверстия, которое нужно соответственно расширить и затянуть тонкой материей. Ось регулируемого резистора R1 выводится на деке ниже или выше громкоговорителя. На оси. этого резистора укрепляется ручка-рычаг из органического стекла или другого материала, которая скользит по рисунку клавиатуры пианино, (см. рис. 24). Высоту звуков, создаваемых электромузыкальным инструментом, можно изменять подбором величины конденсаторов С3 — С6, подключаемых параллельно конденсаторам C1 и С2 при помощи кнопок Кн2— Кн5. Чем меньше емкость конденсаторов, тем выше тональность звуков, чем больше емкость, тем тональность ниже. Кнопки подключения конденсаторов расположены на грифе инструмента. Здесь же укрепляется кнопка Kн1, заменяющая выключатель.
Если у вас есть слух, научиться играть на таком инструменте легко. Начните с исполнения простых мелодий, затем переходите к более сложным. Во время игры одной рукой регулируется высота (частота) звука путем вращения оси переменного сопротивления R1, а второй рукой включаются и выключаются кнопка Кн1 и кнопки с фиксированным положением Кн2—Кн6; чтобы добиться вибрации звука, оживляющей исполнение (вибрато), обычно применяется дополнительный генератор. В этой конструкции вибрато нетрудно получить легким колебанием ручки-рычага R1.
Изменяя величины конденсаторов и сопротивлений схемы звукового генератора, можно собрать инструменты с различной тональностью, и тогда получится электромузыкальный квартет и даже оркестр, который и выступит на вашем празднике. Для детей можно собрать такой инструмент в корпусе от игрушечного рояля или пианино.

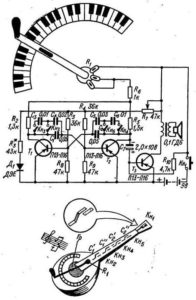

Рис. 24. Электромузыкальный инструмент
