Метроном на двух транзисторах

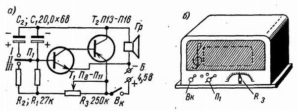

Метроном Дозволяет отсчитывать от 20 до 250 ударов в минуту. Он собран по схеме несимметричного мультивибратора на двух транзисторах Т1 и Т2 (рис. 19, а) разной проводимости, что позволяет уменьшить количество деталей, входящих в схему. В качестве транзистора Т1 можно использовать транзисторы П8—П11 или П101—П103, транзистор Т2 (низкочастотный), для этого годятся транзисторы П13 —П16. Оба транзистора могут иметь коэффициент усиления В в пределах 20–35.

Коллектор транзистора Т2 соединяется с базой транзистора Т1 малогабаритным электролитическим конденсатором С1, емкость которого в процессе занятий может быть увеличена путем подключения (через П1) второго конденсатора С2, что понижает частоту диапазона. Понижая величину сопротивления резистора R1 можно повысить верхний предел диапазона. Регулируемый резистор R3 служит для установки частоты генератора в пределах диапазона. В схеме метронома предусмотрена работа на малогабаритный громкоговоритель Гр, звуковая катушка которого с сопротивлением 3—10 ом является нагрузкой транзистора Т2. Можно использовать громкоговорители типа 0,1ГДЗ; 0,1ГД6 и другие. Для питания генератора используется источник с напряжением 4,5 в.
Электронный, метроном монтируется в небольшом деревянном корпусе (для лучшего резонанса), для этого можно взять корпус от старого громкоговорителя. На лицевую сторону выводятся два элемента управления — выключатель Вк1, переключатель П1 и ручка потенциометра R3 (см. рис. 19, б). Верхняя часть лицевой панели, на которой укрепляется громкоговоритель, закрывается тонкой декоративной материей или решеткой. Для градуировки шкалы нашего метронома нужен механический или' электромеханический метроном — эталонный источник ударов, на который подстраивается регулятор частоты потенциометр R3.
