Паяльники

.

Три упомянутых в списке разновидности паяльников предназначаются для следующих работ (в скобках указана примерная мощность):
□ пайка выводов микросхем и других компонентов с выводами до 1 мм, а также тонких проводов (15–20 Вт);
□ пайка компонентов с толстыми выводами (разъемы, лепестки, штеккеры и пр.) и толстых проводов (сечением 2 мм2 и более) (40–65 Вт);
□ пайка крупногабаритных деталей, например, пластин стеклотекстолита между собой (150–200 Вт).

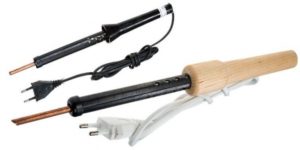

Вполне годятся отечественные паяльники на 220 В с деревянной ручкой — огромным их преимуществом является то, что деревянная ручка не греется так, как пластмассовая. Конечно, фирменный паяльник для пайки микросхем, с мгновенным разогревом и специальным источником питания, гарантирующим изоляцию от сети и позволяющим регулировать температуру нагрева, предпочтительнее — но и существенно дороже. Неплохой промежуточный вариант — отечественный на пониженное напряжение (36 или 24 В), но к нему придется приобретать отдельный источник питания (или изготавливать его самому). Не стоит приобретать паяльники с хромированным или никелированным жалом — нормально облудить их очень сложно.
Для самого маломощного паяльника, который будет употребляться чаще всего и для самых ответственных работ, следует проверить, правильно ли выбрана мощность, и соответствует ли она выбранному жалу (чем длиннее и тоньше последнее, тем ниже температура его кончика). Вот простой эмпирический метод определения того, насколько мы правильно выбрали мощность — следует коснуться разогретым жалом кусочка канифоли. Если канифоль плавится и некоторое время (порядка пяти-десяти секунд) потом дымится — все в порядке. Наиболее кардинальным решением будет включение паяльника через ЛАТР (лабораторный автотрансформатор), что позволяет тонко регулировать температуру жала.
Наконец, после всех этих мучений жало следует облудить — для этого паяльник с отформованным и зачищенным с помощью шкурки жалом следует включить в сеть и после некоторого прогрева окунуть в канифоль. Следя за тем, как канифоль растекается, важно не пропустить момент, когда паяльник еще не нагрелся окончательно, но температура уже достигла точки плавления припоя. С этого момента нужно водить жалом по припою, стараясь, чтобы припой растекся по как можно большей площади как можно более равномерно (особое внимание следует уделить самому кончику жала). Хороший вариант — окунуть паяльник в смесь опилок, напиленных крупным напильником из бруска припоя, и порошковой канифоли. Операцию облуживания следует провести до начала работ для всех трех паяльников.
Учтите, что припой постепенно растворяет медь или латунь, из которой обычно делаются жала, поэтому не надейтесь, что отформованного и залуженного паяльника вам хватит на всю жизнь. Периодически кончик жала следует затачивать, а когда оно станет совсем коротким — паяльник придется менять. К сожалению, к тому времени жало настолько заклинивает в нагревательном элементе, что сменить его обычно не получается, причем это происходит, по моим наблюдениям, независимо от фирменности паяльника.
* * *
Заметки на полях
Если вам внезапно потребовалось произвести очень тонкую пайку (например, компонентов поверхностного монтажа на фирменной плате с высокой плотностью упаковки), а подходящего миниатюрного паяльника нет в наличии, то поможет следующий прием. Возьмите отрезок относительно толстой (1,5–2 мм) медной проволоки, зачистите и облудите его кончик, предварительно аккуратно срезанный под косым углом, и плотно намотайте эту проволоку на жало паяльника. Облуженный кончик проволоки, который будет теперь играть роль жала, следует отогнуть вперед, но не на слишком большую длину, иначе он не прогреется как следует. После нагревания жала проволока расширится и «захочет» проворачиваться на жале, как бы плотно вы ее ни намотали. Чтобы этого избежать, следует после нагревания еще раз обжать витки большими плоскогубцами, а еще лучше закрепить их небольшим хомутиком из жести с винтовым за- жимом.
* * *
Два слова о подставках — довольно удобные подставки есть в продаже, или их можно сделать самим, если конечно, подставка не продавалась вместе с паяльником. В любом случае подставку следует дополнительно снабдить металлической щеткой для очистки жала, которая почему-то отсутствует даже в самых фирменных конструкциях. Идеально для этих целей подходит отрезок так называемой «корчотки» — короткой стальной щетины на толстой тканевой основе, использующейся в текстильном производстве. Если не найдете — купите обычную хозяйственную металлическую щетку самого маленького размера с деревянной ручкой и отпилите от нее ручку. Можно также использовать грубую канитель, из которой иногда делают щетки для мытья посуды.
Кстати, если провод паяльника слишком жесткий (обычная беда не только отечественных, но и многих импортных паяльников, включая довольно дорогие), то его неплохо бы заменить — откусите провод вблизи ручки и нарастите его самым мягким и гибким сетевым проводом с вилкой на конце, который найдете. Если провод болтается внутри ручки, что обычно происходит почти со всеми паяльниками, тоже независимо от их происхождения и качества, то его следует закрепить изолентой, иначе скорый обрыв вовсе не исключен.
