Экономичный фонарик

.

В туристском походе, на рыбалке или летом на даче карманный фонарик — одна из самых необходимых вещей. Но вот беда… батарейка фонарика расходуется за 2–3 ч работы. Как заставить работать фонарик дольше?
Посмотрите снова на схему электронного сторожка (рис. 10) — ведь это почти полное решение вопроса. Необходимо только значительно сократить интервалы между включениями лампочки и и уменьшить время ее горения. Для этого нужно подобрать величины емкости конденсаторов С1 и С2 так, чтобы якорь реле Р вибрировал с частотой около 20 гц[2]. Пластины реле будут с этой же частотой включать и выключать лампочку.


В фонарик ввинчивается лампочка 2,5 в х 0,16 а. Такая лампочка будет гореть с некоторым перекалом, но благодаря тому, что она все время выключается, можно не бояться — она не перегорит. В то же время, благодаря свойствам нашего глаза, нам будет казаться, что лампочка горит непрерывно (вспомните смену кадров в кино). Таким образом, срок работы батарейки увеличится во много раз.

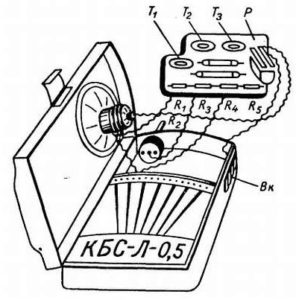

Все детали мультивибратора и реле нужно смонтировать очень плотно на панельке, вставляемой в корпус электрического фонарика.
Контактные пружины, идущие к лампочке и батарейке, нужно снять, а провода припаять непосредственно к цоколю лампочки. Реле Р можно взять типа РЭС-10 (паспортный № 303), срабатывающее от напряжения 2,5–3 в, с сопротивлением катушки 100–300 ом.
